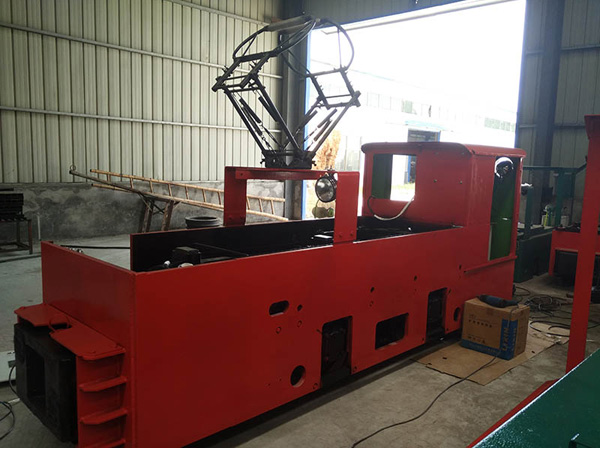

架線式工礦電機車產(chǎn)品介紹

架線式工礦電機車適用于一般金屬礦山或低瓦斯礦井進風（全風壓通風）的主要運輸巷道內，作牽引礦車以及運輸原煤、礦石、矸石、材料、設備、人員等。

架線式工礦電機車型號含義

例如CJY1.5/6.7.9B、CJY1.5/6.7.9P

C：機車

J：架線式礦用一般型

Y：一端司機室

1.5：粘著質量（t）

6.7.9：軌距600、762、900mm

B：斬波調速  P：變頻調速

架線式工礦電機車外形特征

軌距：600、762、900mm

軸距：650mm

曲線半徑：5m

車輪滾動圓直徑：φ460mm

受電器工作高度（距軌面）：1600~2200mm

排障器高度：50mm

外形尺寸（LxWxH）：2370x914（1076、1214）x1500mm

架線式工礦電機車技術參數(shù)

粘著質量：1.5t

牽引力：3.68kn

小時制牽引力：2.55kn、3.24kn

小時制速度：4.54km/h、6.6km/h

額定電壓：100v、250v

牽引電機功率：3.5x1kw、6.5x1kw

牽引高度：210、320mm

齒輪傳動比：18.4（2級減速）

調速方式：斬波調速、變頻調速

制動方式：機械、電氣
